Detail pemasangan ACP menentukan apakah fasad akan rata, kedap air, dan awet, atau bergelombang dan bocor dalam dua tahun. Panelnya bisa sama, tetapi hasilnya berbeda karena jarak rangka, ukuran braket, lebar nat, jenis sealant, dan cara menekuk panel berbeda. Artikel ini membahas satu per satu komponen pada gambar potongan pemasangan ACP sistem rangka hollow, lengkap dengan ukuran yang umum dipakai di lapangan, agar Anda bisa membaca gambar kerja aplikator dan memeriksa pekerjaannya.
Angka kunci detail pemasangan ACP
- Jarak rangka: 60 cm as ke as (40–50 cm di area angin besar).
- Braket: siku 40×40 atau 50×50 mm, jarak vertikal 60–90 cm, dynabolt M10.
- Rongga dinding–panel: 60–100 mm.
- Tekukan panel (return): 25–30 mm, alur grooving menyisakan kulit aluminium 0,3–0,5 mm.
- Nat: 10–12 mm, backer rod + sealant silikon netral, kedalaman sealant ±6 mm.
- Rivet: aluminium 4 × 10–12 mm, jarak 30–40 cm sepanjang sisi panel.

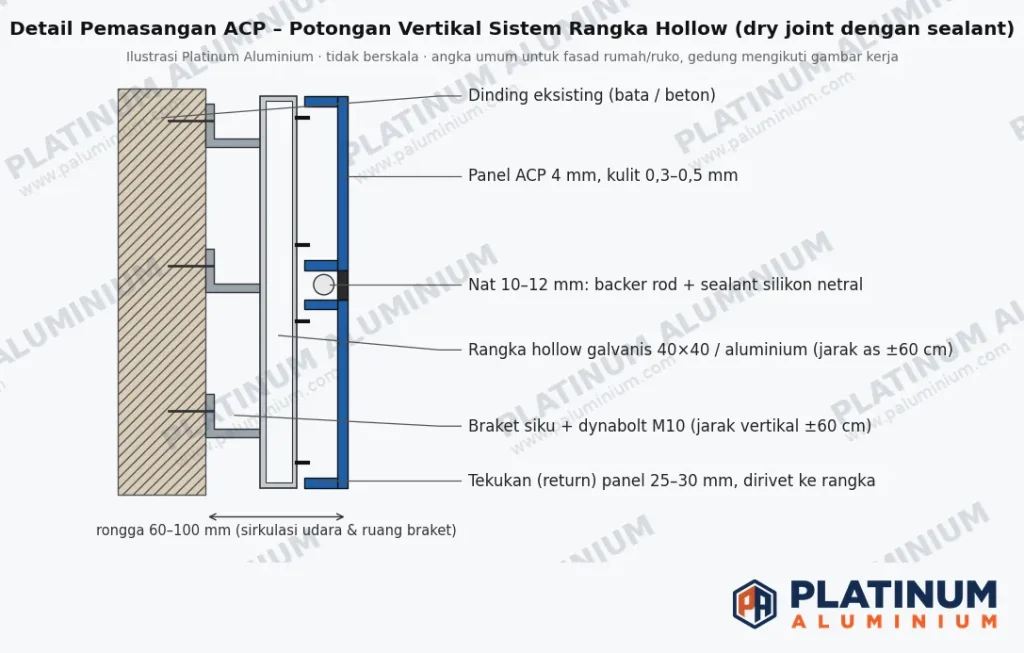

Gambar Potongan Pemasangan ACP
Gambar di atas adalah potongan yang hampir selalu ada di shop drawing aplikator. Membacanya dari dinding ke luar: braket dipasang ke dinding, rangka hollow menempel ke braket, panel ACP yang sudah ditekuk dirivet ke rangka, dan celah antar-panel diisi sealant. Setiap lapisan punya ukuran dan aturan sendiri, dijelaskan di bawah.
1. Braket dan Angkur ke Dinding
Braket adalah penghubung antara dinding dan rangka. Fungsinya bukan hanya menahan beban, tetapi juga meratakan: dinding bata jarang benar-benar lurus, dan braket dengan lubang slot memberi ruang penyetelan 10–20 mm agar bidang rangka rata.
- Material: siku aluminium 40×40×3 mm atau baja galvanis 40×40 / 50×50 mm. Pada gedung, braket baja dipisah dari rangka aluminium dengan isolator EPDM agar tidak korosi galvanik.
- Angkur: dynabolt M10 untuk dinding beton dan bata merah; angkur kimia atau fischer khusus untuk bata ringan (hebel) karena dynabolt biasa mudah lepas di hebel.
- Jarak: satu braket setiap 60–90 cm vertikal pada tiap jalur rangka; ditambah di ujung atas, bawah, dan sekitar bukaan jendela.
2. Rangka: Ukuran, Jarak, dan Material
| Rangka | Ukuran umum | Pemakaian | Kelebihan / kekurangan |
|---|---|---|---|
| Hollow galvanis | 40×40 mm tebal 1,0–1,2 mm; 20×40 untuk rangka pembagi | Rumah, ruko, kanopi, interior | Murah dan kuat; potongan harus dicat anti karat, lebih berat |
| Hollow aluminium | 40×40 atau 50×50 mm tebal 1,2–2 mm | Fasad gedung, area pantai/lembap | Ringan, tidak berkarat; harga 1,5–2 kali galvanis |
| Mullion-transom aluminium | Profil ekstrusi 50×100 mm ke atas | Gedung tinggi, bidang luas | Paling rata dan cepat; perlu sistem klip khusus |
Jarak rangka vertikal 60 cm as ke as adalah angka yang paling banyak dipakai untuk panel 4 mm, karena lebar panel 122 cm terbagi rata menjadi dua bentang. Pada lantai atas gedung, sudut bangunan, atau daerah berangin kencang, jarak dirapatkan menjadi 40–50 cm. Rangka horizontal dipasang di setiap sambungan panel dan di tengah panel bila tinggi panel lebih dari 150 cm. Panduan umum pembuatan rangka ada di cara pasang ACP.
Rongga antara dinding dan panel 60–100 mm memberi ruang untuk braket, sirkulasi udara agar panas dan uap air tidak terjebak, serta jalur pipa atau kabel bila perlu. Rongga ini ditutup di bagian bawah dengan flashing berlubang drainase dan, pada gedung, dipasangi penghalang api di tiap lantai.
3. Fabrikasi Panel: Grooving dan Tekukan
Panel ACP tidak dipasang datar begitu saja. Bagian belakangnya dialur (grooving) dengan mesin router berbentuk V atau U sehingga tersisa hanya kulit aluminium depan, lalu ditekuk 90° membentuk sisi (return) selebar 25–30 mm di keempat tepinya. Sisi inilah yang dirivet ke rangka, sehingga permukaan depan panel bersih tanpa sekrup.
- Kedalaman alur: menyisakan 0,3–0,5 mm (kulit aluminium + sedikit inti). Terlalu dalam, kulit robek; terlalu dangkal, tekukan tidak siku.
- Sudut panel: diperkuat siku aluminium kecil di dalam dan dirivet agar sudut tidak terbuka.
- Ukuran panel: dipotong sesuai denah modul dengan toleransi ±1 mm, sudah memperhitungkan lebar nat.
- Arah serat: untuk motif kayu, metalik, dan brush, semua panel dipotong searah; tanda panah di film pelindung diikuti.
4. Pengikatan Panel ke Rangka
Sisi tekukan panel dirivet ke rangka dengan rivet aluminium 4 × 10–12 mm setiap 30–40 cm, atau dengan sekrup SDS bila rangkanya baja. Pada sistem yang lebih rapi, dipakai klip atau siku pengait (hook) di belakang panel sehingga panel bisa dilepas untuk perbaikan. Sebelum dirivet, posisi panel dicek dengan benang dan waterpass; setelah satu baris selesai, garis nat dicek lagi dari jauh.
5. Nat dan Sealant
Nat adalah celah antar-panel yang sengaja dibuat untuk menampung muai-susut aluminium akibat panas dan untuk tampilan garis fasad. Pada panel 1220 × 2440 mm, muai-susut bisa mencapai 2–3 mm, sehingga nat 10–12 mm menjadi standar.
- Backer rod (busa bulat PE) dimasukkan ke nat sampai kedalaman sekitar 6 mm dari permukaan. Fungsinya membatasi kedalaman sealant dan membuat sealant hanya menempel pada dua sisi panel, bukan tiga, sehingga tidak retak saat panel bergerak.
- Masking tape dipasang di kedua tepi nat agar garis sealant lurus.
- Sealant silikon netral (bukan asam/acetoxy) diisikan penuh lalu diratakan dengan spatula. Sealant asam dan sealant PU murah bisa menodai cat PVDF dan menguning.
- Warna sealant dipilih senada dengan panel (abu-abu untuk silver, hitam untuk panel gelap) atau kontras bila desain menginginkan garis tegas.
Alternatifnya adalah open joint (nat terbuka tanpa sealant): air yang masuk dialirkan di rongga belakang panel ke flashing bawah. Sistem ini terlihat modern dan bebas perawatan sealant, tetapi dinding di belakangnya harus kedap air dan rongganya harus berventilasi baik.
6. Detail Khusus: Sudut, Bukaan, dan Pertemuan
- Sudut luar bangunan: panel ditekuk 90° menerus (satu panel membungkus sudut) agar tidak ada nat di sudut yang rawan bocor; atau dua panel bertemu dengan nat 10 mm bersealant.
- Keliling jendela dan pintu: panel membungkus kusen (jamb return) dan flashing aluminium dipasang di atas bukaan agar air tidak masuk ke rongga.
- Tepi atas (parapet): ditutup cover aluminium atau capping dengan kemiringan ke dalam, supaya air hujan tidak turun di muka panel dan meninggalkan noda.
- Tepi bawah: flashing berlubang drainase; panel tidak menyentuh tanah atau lantai, sisakan 10–20 mm.
- Pertemuan dengan kaca atau curtain wall: nat sealant dengan backer rod, lebar mengikuti pergerakan kedua sistem (biasanya 12–15 mm). Lihat pembahasan di fasad curtain wall.
- Bidang lengkung: panel di-bending dengan mesin roll, rangka mengikuti radius dengan jarak lebih rapat (30–40 cm).
Daftar Periksa untuk Memeriksa Pekerjaan Aplikator
- Braket terpasang di setiap jalur rangka dengan jarak maksimal 90 cm, dynabolt kencang, ada isolator antara baja dan aluminium.
- Jarak rangka vertikal tidak lebih dari 60 cm; bidang rangka rata saat dicek dengan benang diagonal.
- Potongan hollow galvanis dicat anti karat; tidak ada rangka yang menempel langsung ke tanah.
- Tekukan panel 25–30 mm, sudut diperkuat, rivet setiap 30–40 cm.
- Nat seragam 10–12 mm, memakai backer rod, sealant silikon netral, garis lurus.
- Ada flashing di atas bukaan dan di tepi bawah; capping parapet miring ke dalam.
- Film pelindung dilepas paling lambat 45 hari setelah pemasangan.
- Dari jarak 10 m dengan cahaya miring, tidak terlihat panel bergelombang.

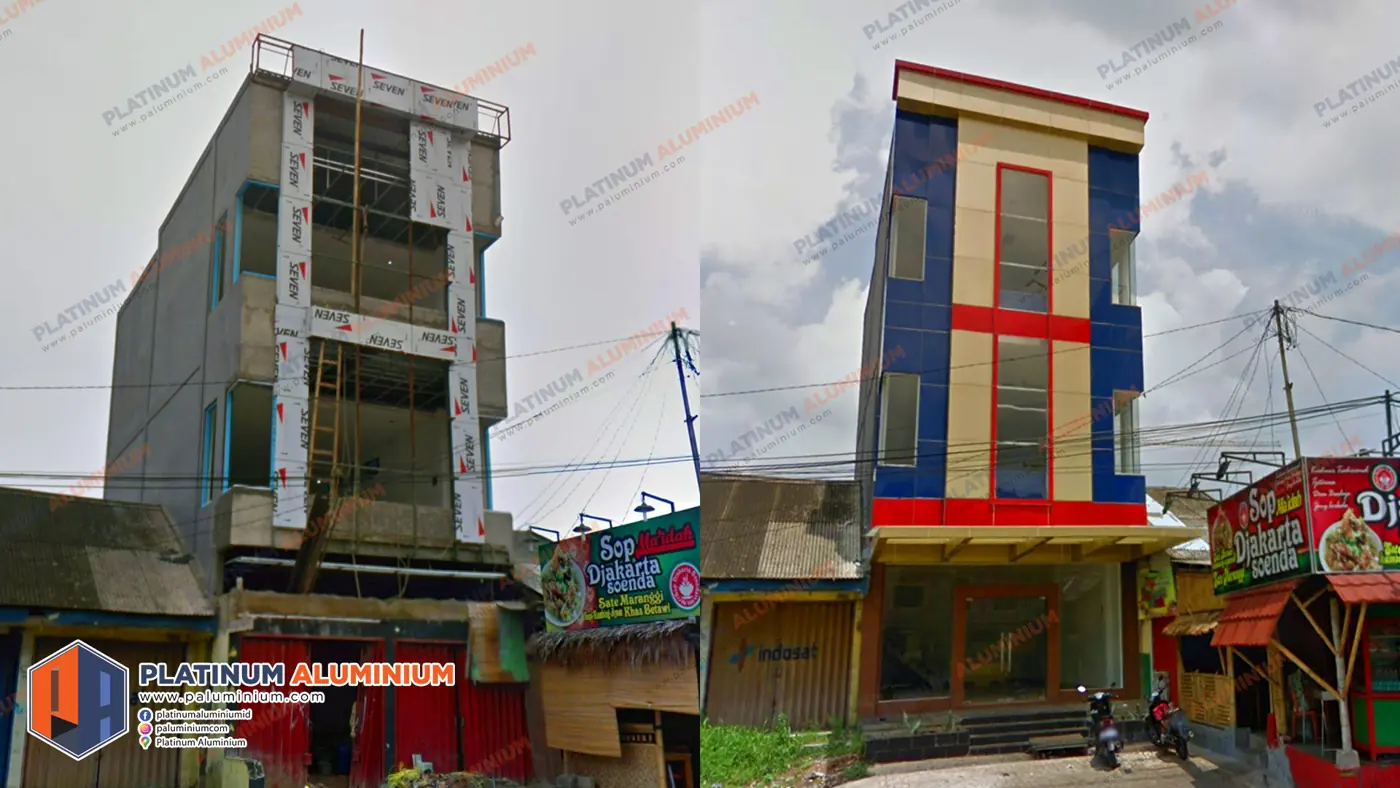

Detail-detail ini sudah menjadi standar kerja tim jasa pasang ACP Platinum Aluminium untuk rumah, ruko, hingga gedung di Jabodetabek. Untuk gedung bertingkat, baca juga pemasangan ACP gedung yang membahas sistem rangka, beban angin, dan standar keamanan kebakaran. Perkiraan biaya per m² lengkap dengan komponennya ada di harga pasang ACP.
Pertanyaan yang Sering Diajukan
Berapa jarak rangka ACP yang ideal?
60 cm as ke as untuk panel 4 mm pada bangunan rendah. Di area angin kencang, lantai atas gedung, atau untuk panel 3 mm, rapatkan menjadi 40–50 cm.
Berapa lebar nat ACP dan sealant apa yang dipakai?
Nat 10–12 mm, diisi backer rod lalu sealant silikon netral (bukan asam) sedalam sekitar 6 mm. Sealant asam dapat merusak lapisan PVDF.
Kenapa panel ACP terlihat bergelombang setelah dipasang?
Biasanya karena kulit aluminium terlalu tipis (0,21 mm) pada bidang besar, jarak rangka terlalu lebar, rangka tidak rata, atau panel dipaksa saat dirivet tanpa ruang muai. Pilih kulit 0,3–0,5 mm untuk fasad dan jaga nat 10–12 mm.
Apakah ACP bisa dipasang langsung ke dinding tanpa rangka?
Tidak disarankan untuk eksterior. Tanpa rangka, dinding yang tidak rata akan terlihat pada panel, tidak ada rongga ventilasi, dan panel sulit diganti. Untuk interior kecil, panel 3 mm kadang direkatkan dengan lem, tetapi tetap lebih awet memakai rangka tipis.
Kapan film pelindung ACP harus dilepas?
Segera setelah sealant kering, paling lambat 45 hari sejak panel terpasang. Lebih lama dari itu, lem film mengeras karena sinar matahari dan meninggalkan bekas yang sulit dibersihkan.
